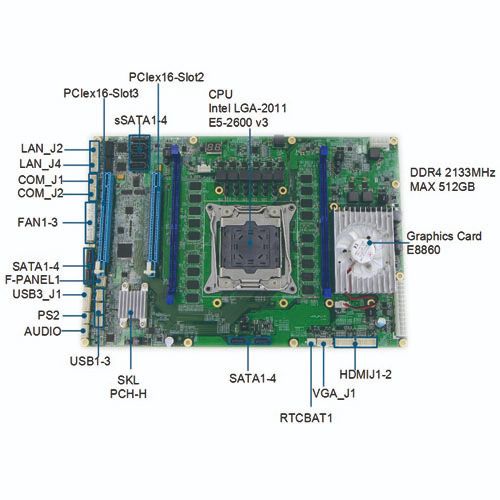

处理器系统

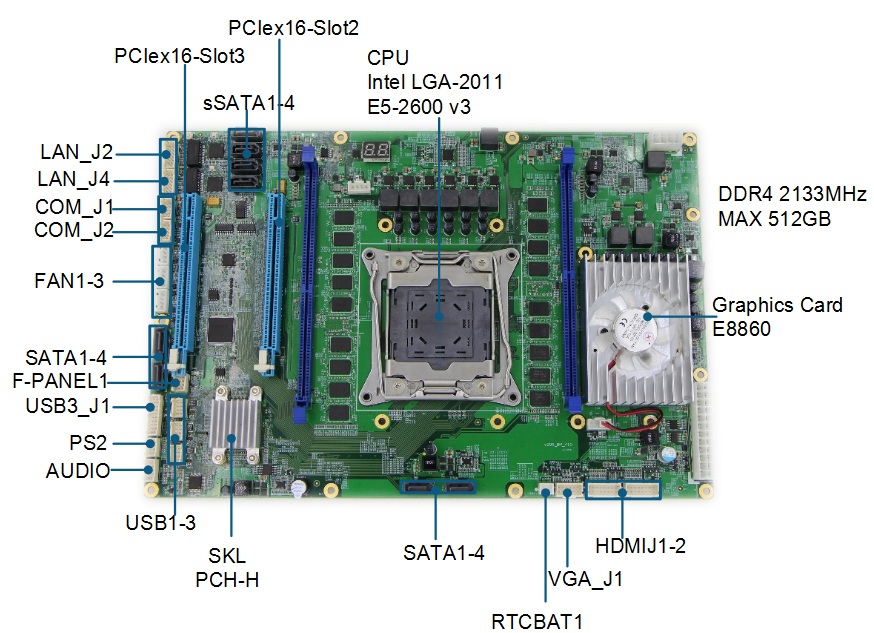

Intel LGA 2011-R3

处理器

CPU

Intel® Xeon® E5-2600 v3/v4 系列

 (CPU 冷却器需单独购买， TDP 可达160W)

Intel® Xeon® E5-1600 v3/v4 系列

Intel® Core™ i7 6850K/6900K/6950X

核心逻辑

芯片组

Intel C612芯片

内存

插槽总数

2 (四通道)

容量

最大 256 GB ECC RDIMM

类型

DDR4 ECC-REG 2400/2133/1866/1600 MHz DIMM 和NVDIMM

(与Xeon E5一起运行)
DDR4 ECC/Non-ECC 2400/2133/1866/1600 MHz UDIMM

(只能运行Core i7)

大小

4 GB, 8 GB, 16 GB, 32 GB

扩展插槽

PCI/PCIX/PCIe插槽总数

2

插槽位置 2

PCIe x16 插槽 (Gen3 x8 link)

插槽位置 3

PCIe x16 插槽(Gen3 x8 link)

图像模式

VGA

VGA_J1

HDMI

HDMIJ1,HDMI2

存储

SATA控制器

Intel C612: 8 SATA3 6 Gb/s 端口 Intel Rapid Storage Technology

 (仅适用于Windows)

网络

GbE LAN

2xIntel I211

板载I/O 连接器

LPC 连接器

1

PSU 连接器

24-pin SSI电源连接器  + 8-pin SSI 12 V 电源连接器

+ 8-pin SSI 12 V 电源连接器

风扇集管

4 x 4-pin(FAN1,FAN2,FAN3,FAN4)

音频连接器

1(AUDIO)

电源管理端口

1(F-Panel1)

串行端口标头

2(COM_J1,COM_J2)

外部USB

6port (2 x USB3.0 + 4x USB2.0)

VGA端口

1(VGA_J1)

RJ-45

2 (LAN_J2,LAN_J4)

PS/2 KB/鼠标

1(PS2)

HDMI端口

2(HDMIJ1,HDMIJ2)

监测

CPU温度

√

系统监控

√

看门狗计时器

输出

系统复位

间隔

可编程1~255 sec/min

电源

电压

3.3V     5V    12V

120W CPU@2.5GHz DDR4 2133 4GB x8

1.53A    0.92A    12.21A

环境

温度

0 ~ 60 °C

湿度

10% ~ 95%

物理特性

尺寸（长×高）

309.5 mm x 210.1 mm
